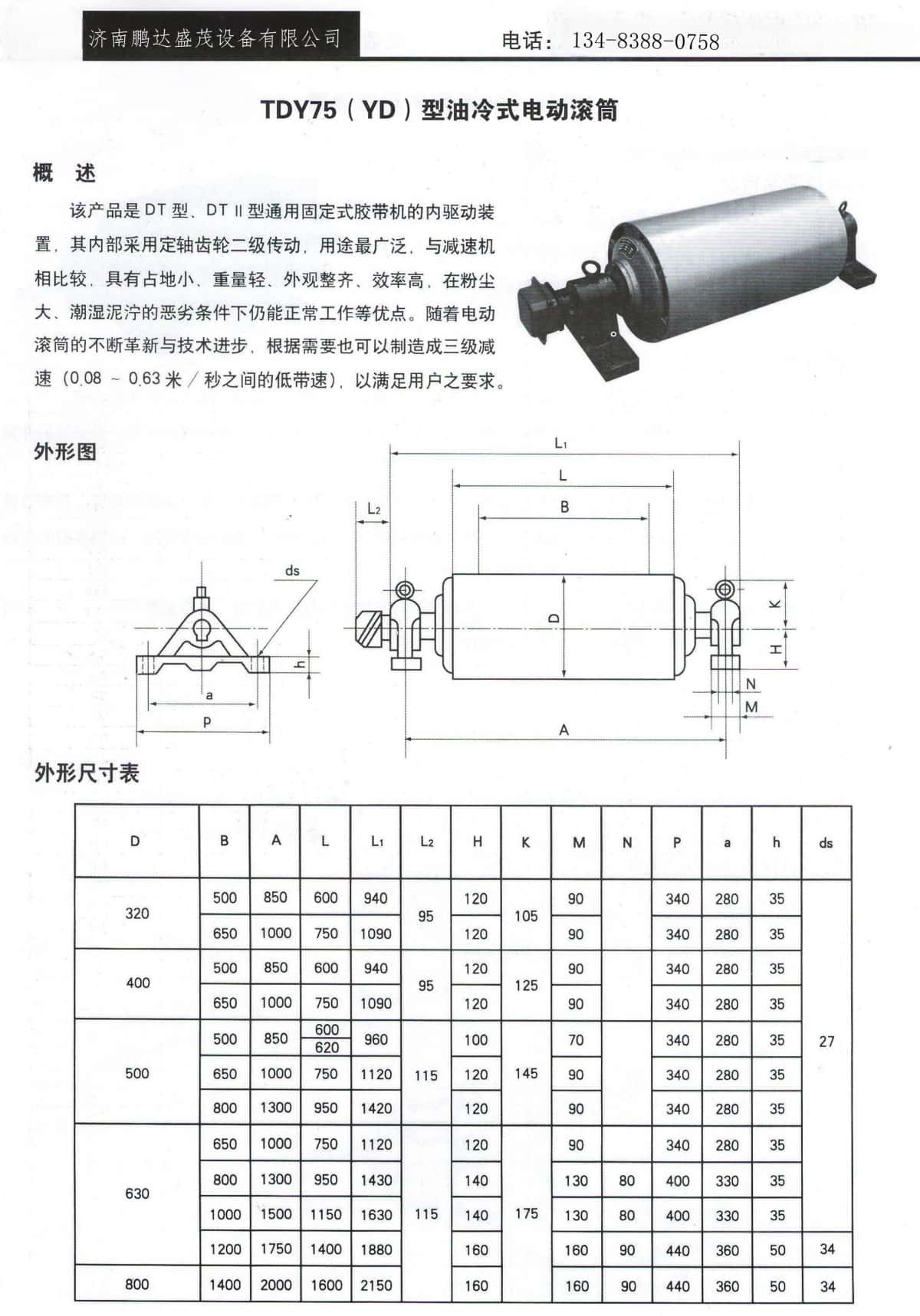

TDY75(YD)型油冷电动滚筒

该产品是 DT 型、DTI型通用固定式胶带机的内驱动装置，其内部采用定轴齿轮二级传动，用途最广泛，与减速机相比较，具有占地小、重量轻、外观整齐、效率高，在粉尘大、潮湿泥泞的恶劣条件下仍能正常工作等优点。随着电动滚筒的不断革新与技术进步，根据需要也可以制造成三级减速(0.08 ~0.63 米/秒之间的低带速)，以满足用户之要求。

油冷电动滚筒

油冷电动滚筒是一种将电机和减速机构集成在滚筒内部，并通过油冷方式进行散热的驱动装置。它广泛应用于输送设备、物流系统、矿山机械等领域。以下是其工作原理、常见问题、使用方法及日常保养的详细介绍：

一、工作原理

油冷电动滚筒通过电机驱动滚筒旋转，同时利用油冷系统散热，确保设备在长时间运行中保持稳定的工作温度。其工作原理如下：

1，动力传递：

电机通过输入轴驱动内部齿轮或行星减速机构，将动力传递到滚筒外壳。

滚筒外壳直接带动输送带或其他负载运行。

2，油冷系统：

滚筒内部充满润滑油，既用于齿轮和轴承的润滑，又用于散热。

电机和齿轮运转时产生的热量通过润滑油传递到滚筒外壳，再通过外壳表面散发到空气中。

3，密封设计：

滚筒采用高精度密封结构，防止润滑油泄漏和外部灰尘、水分进入，确保内部零件的清洁和润滑。

二、常见问题

1，润滑油泄漏：

原因：密封件老化或损坏，安装不当。

解决方法：更换密封件，检查安装精度。

2，温度过高：

原因：润滑油不足、油质劣化、负载过大或散热不良。

解决方法：补充或更换润滑油，检查负载是否超标，改善散热条件。

3，噪音异常：

原因：轴承磨损、齿轮啮合不良或内部零件松动。

解决方法：检查轴承和齿轮状态，紧固松动零件。

4，滚筒不转或转动无力：

原因：电机故障、电源问题或内部齿轮损坏。

解决方法：检查电机和电源，修复或更换损坏零件。

5，振动过大：

原因：滚筒不平衡、轴承损坏或安装基础不稳固。

解决方法：重新平衡滚筒，更换轴承，加固安装基础。

三、使用方法

1，安装：

确保滚筒安装平稳，轴线与输送带平行，避免偏载。

检查电源接线是否正确，确保电压和频率符合设备要求。

2，启动：

启动前检查润滑油油位，确保在标准范围内。

空载启动，观察运行状态是否正常，确认无异常后再加载运行。

3，运行：

避免超载运行，确保负载在额定范围内。

定期检查滚筒温度和噪音，发现异常及时停机检查。

4，停机：

停机前卸载负载，避免带载启动。

清洁滚筒表面，检查密封件和润滑油状态。

四、日常保养

1，定期检查润滑油：

每月检查润滑油油位，确保油量充足。

每6个月或运行2000小时后更换润滑油，更换时彻底清洗内部。

2，清洁滚筒表面：

定期清理滚筒表面的灰尘和油污，确保散热效果良好。

3，检查密封件：

每季度检查密封件状态，发现老化或损坏及时更换。

4，监控运行状态：

定期检查滚筒的温度、噪音和振动情况，发现异常及时处理。

5，轴承和齿轮维护：

每年检查轴承和齿轮的磨损情况，必要时更换。

定期加注润滑脂，确保轴承润滑良好。

6，记录保养信息：

详细记录每次保养的时间、内容和发现的问题，便于跟踪设备状态。

五、注意事项

1，安全操作：

保养和维修时确保设备断电，避免意外启动。

使用合适的润滑油：

选择符合设备要求的润滑油，避免使用劣质油品。

2，避免超载：

严格按照额定负载运行，避免设备过载损坏。

定期培训操作人员：

确保操作人员熟悉设备的使用和保养方法，减少人为操作失误。

总结

油冷电动滚筒通过油冷系统实现高效散热和润滑，具有结构紧凑、运行平稳、寿命长等优点。通过正确使用和定期保养，可以有效避免常见问题，延长设备使用寿命，确保其高效、可靠运行。
