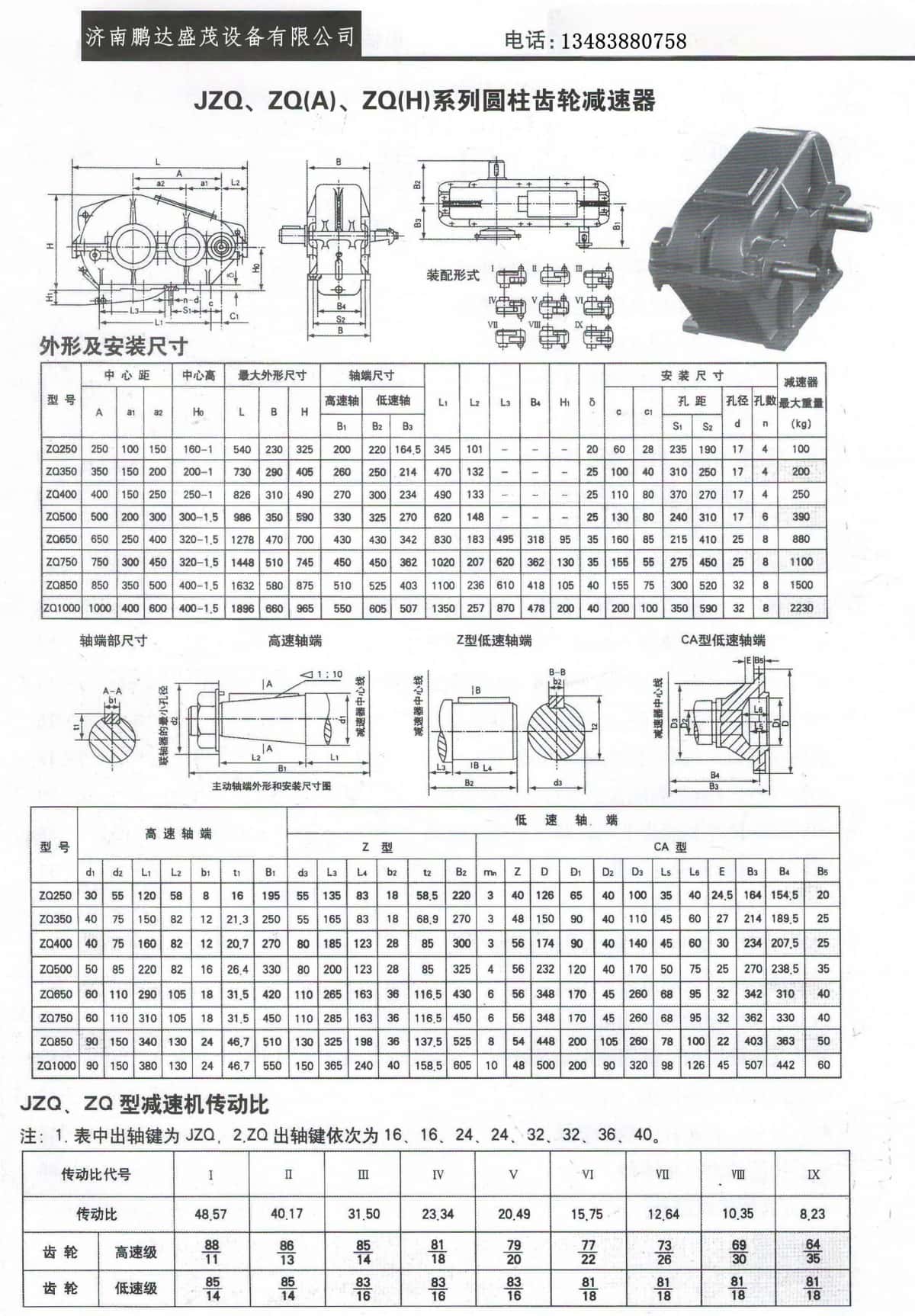

JZQ,ZQ(A),ZQ(H)系列圆柱齿轮减速器

JZQ、ZQ（A）、ZQ（H）系列圆柱齿轮减速器是我国早期广泛使用的标准齿轮减速装置，主要用于冶金、矿山、起重、运输等重型机械设备的传动系统。以下是关于这些系列减速器的详细介绍：

1. 系列概述

• JZQ系列：基础型圆柱齿轮减速器，符合JB/T 1585-1975标准（现已更新），采用渐开线齿轮，承载能力中等。

• ZQ（A）系列：JZQ的改进型号，优化了齿轮参数和箱体结构，承载能力更高，噪声更低。

• ZQ（H）系列：进一步强化设计（"H"可能代表"重型"），适用于更严苛的工况，如高负载、冲击负荷等。

2. 结构特点

• 齿轮类型：渐开线圆柱齿轮（直齿或斜齿），硬齿面或软齿面（取决于材质和热处理工艺）。

• 传动级数：通常为两级传动（高速级+低速级），少数为单级或三级。

• 箱体材料：铸铁（HT200或HT250）铸造，结构坚固，散热性好。

• 安装形式：卧式安装，输入/输出轴为平行布置。

3. 主要技术参数

• 传动比范围：常见为8.1~40（ZQ系列），具体取决于级数搭配。

• 输入功率：通常在5.5~200kW之间，ZQ（H）系列可更高。

• 输入转速：一般≤1500rpm（过高需特殊设计）。

• 输出扭矩：根据型号不同，从几百到数万N·m不等。

4. 型号命名规则

示例：ZQ350-20-1

• ZQ：系列代号（A或H后缀表示改进型）。

• 350：中心距（高速级中心距350mm）。

• 20：公称传动比（实际传动比可能略有差异）。

• 1：装配形式代号（如1为输入轴在左，输出轴在右）。

5. 应用领域

• 桥式起重机大车/小车行走机构

• 皮带输送机、斗式提升机

• 冶金轧钢设备

• 矿山机械（破碎机、球磨机等）

6. 维护与选型注意事项

• 润滑：推荐使用中负荷工业齿轮油（如N220/N320），定期检查油位。

• 安装：需保证对中精度，避免轴承受附加力。

• 选型：根据负载类型（恒转矩/冲击负载）、工作制（S1~S4）、环境温度等综合选择。

• 替代型号：现代设备中，ZQ系列逐渐被ZSY、ZDY等硬齿面减速器取代，但仍有大量旧设备在使用。

7. 相关标准

• 旧标准：JB/T 1585-1975（已废止）

• 现行参考标准：JB/T 8853-2001（圆柱齿轮减速器通用规范）

结语

圆柱齿轮减速器是工业传动的核心部件，济南鹏达盛茂设备有限公司凭借先进技术、严格品控、优质服务，为客户提供高效、稳定、耐用的减速机解决方案。我们是山东减速器、济南减速器专业设备提供商
