ZDY,ZLY,ZSY系列硬齿面圆柱齿轮减速器

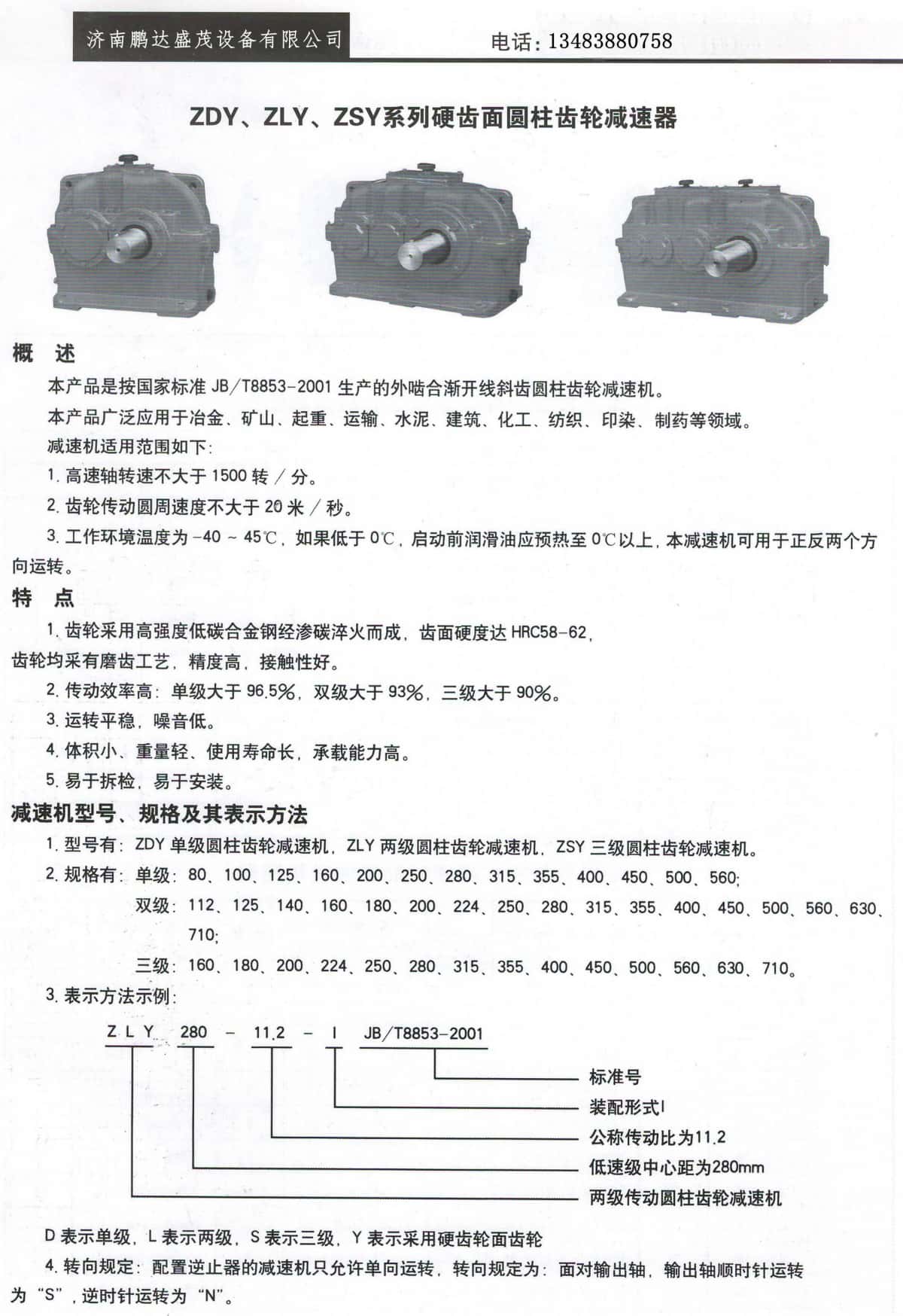

概述

本产品是按国家标准 JB/T8853-2001 生产的外啮合渐开线斜齿圆柱齿轮减速机。本产品广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等领域.减速机适用范围如下:

1.高速轴转速不大于 1500 转/分。

2.齿轮传动圆周速度不大于 20 米/秒。

3.工作环境温度为-40 ~ 45℃，如果低于0℃,启动前润滑油应预热至 0℃以上,本减速机可用于正反两个方向运转。

特 点

1.齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达 HRC58-62齿轮均采有磨齿工艺，精度高，接触性好。

2.传动效率高:单级大于 96.5%，双级大于 93%，三级大于 90%。

3.运转平稳，噪音低。

4.体积小、重量轻、使用寿命长，承载能力高。

5.易于拆检，易于安装。

ZDY、ZLY、ZSY系列硬齿面圆柱齿轮减速器是中国通用机械减速器领域广泛应用的标准化产品，属于渐开线圆柱齿轮减速器，其设计符合国家标准（GB/T 10090-2018等）。以下是关于这三个系列的详细说明：

1. 系列分类与结构特点

• ZDY系列（单级硬齿面圆柱齿轮减速器）

  • 传动级数：单级（1级传动）

  • 传动比范围：通常为1.25~6.3

  • 特点：结构紧凑，效率高（≥96%），适用于轻载或中载、高转速比的场合。

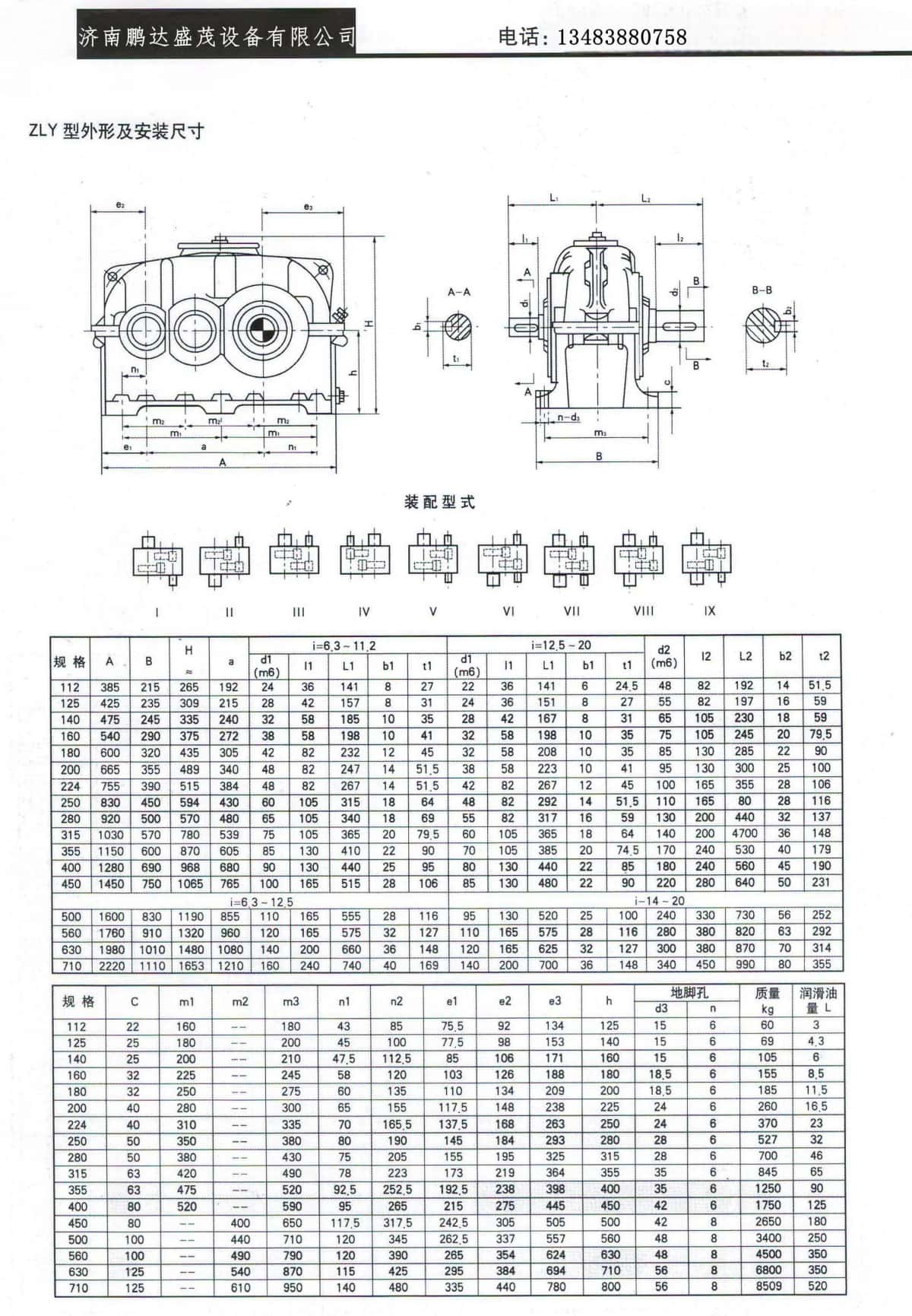

• ZLY系列（两级硬齿面圆柱齿轮减速器）

  • 传动级数：两级（2级传动）

  • 传动比范围：通常为7.1~20

  • 特点：中高扭矩输出，承载能力较强，适用于中等负载和速度的工业场景。

• ZSY系列（三级硬齿面圆柱齿轮减速器）

  • 传动级数：三级（3级传动）

  • 传动比范围：通常为21~100

  • 特点：大扭矩、低输出转速，适用于重载、低速的工况，如矿山、冶金设备。

2. 核心参数与技术标准

• 齿轮材质：
  齿轮采用20CrMnTi、42CrMo等合金钢，经渗碳淬火或氮化处理，齿面硬度达HRC58-62，精度等级为6-7级（GB/T 10095）。

• 输入/输出方式：
  输入轴可采用电机直联（I型）或法兰输入（II型）；输出轴为实心轴或空心轴（带胀紧套）。

• 安装形式：
  卧式（W）或立式（L）安装，底座为箱体一体式结构。

• 功率范围：
  从几kW到数千kW（具体取决于型号，如ZDY80到ZSY560等）。

3. 典型应用场景

• 通用工业：输送机、搅拌机、包装机械。

• 重工业：冶金轧机、矿山破碎机、水泥磨机。

• 能源领域：风力发电偏航/变桨系统、水泵机组。

4. 选型注意事项

• 负载类型：需考虑冲击载荷、持续运行时间（S1/S3工作制）。

• 环境条件：户外使用时需选配防锈涂层或密封（IP65防护等级）。

• 润滑方式：通常为飞溅润滑（油浴），大功率型号可能需强制润滑系统。

5. 维护与故障预防

• 定期检查：油位、油质（建议每5000小时更换润滑油）。

• 振动与噪音：异常振动可能提示齿轮磨损或轴承损坏。

• 对中要求：严格保证电机与减速器的同轴度（激光对中仪校准）。

结语
